一种安装方便、更耐用的温控器介绍

  温控器是一系列的自动控制元件,根据工作环境的温度变化,在开关内部发生物理变形,从而产生一些特殊的效果而开启或关闭。又称温控开关、温度保护器、温度控制器。或者通过温度保护器将温度传递给温控器,温控器发出开关指令,从而控制设备运行,达到理想的温度和节能效果。它的应用范围很广,根据恒温器的不同类型,应用于家用电器、电机、制冷或制热等许多产品。目前市面上的温控器安装非常不方便,同时给后期的拆卸和维护带来不便,有相应的局限性。温控器安装后无法得到有效保护,降低了温控器的安全性和使用寿命。

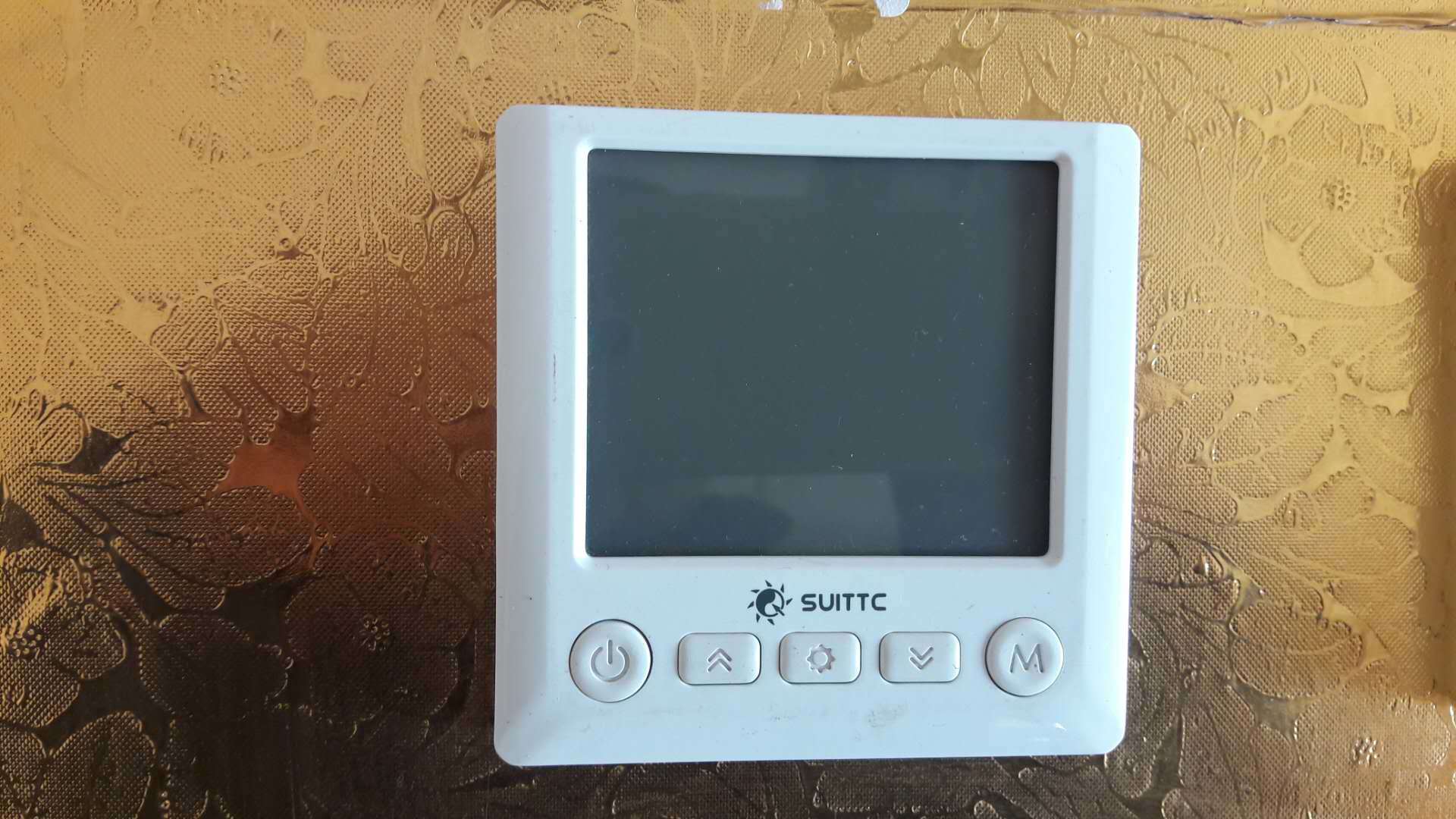

温控器

  为解决上述背景技术中出现的问题,技术人员提供一种安装方便的温控器。为了达到上述目的,它采用以下技术方案:一种温控器,包括固定架、外壳和温控器本体,固定架的左右两侧设有固定板,固定板的底端设有防滑垫,固定板的中部设有第二螺钉, 固定架上端外侧设有转轴,转轴外侧设有外壳; 固定架内侧中部设有导轨,导轨内侧设有滑块,滑块上端设有限位板,固定架左右两侧中部设有第一螺钉。固定架内侧上下两端设有限位槽,限位槽内侧设有第一弹簧,第一弹簧底端设有支撑架,支撑架内侧设有温控器本体,固定架内侧后端设有缓冲垫, 固定架的后端设有气缸,气缸的内侧设有第二弹簧,第二弹簧的底端设有吸盘。

  其中,所述四块固定板、第二颗螺丝和防滑垫,分四组安装在固定架的四个角上。固定板的中部设有通孔,通孔的直径与第二螺钉的直径相同。导轨的内侧与滑块凹凸连接,滑块的横截面为T形,有两个导轨,滑块和第一螺杆,分成两组安装在固定架中部的左右两侧。限位板的前端为半圆形,每个滑块的上端设有两个限位板,导轨的中部设有螺孔,螺孔的内端与第一螺钉的外侧螺纹连接。支撑架的横截面为U形,在温控器本体的上下两端安装有两个支撑架,支撑架和固定架之间均匀分布有多个第一弹簧。防滑垫的横截面形状为锯齿状,缓冲垫的横截面形状为波浪形。有四个气缸、四个第二弹簧和四个吸盘,分四组均匀分布在固定架的背面。

  与现有技术相比,该温控器的优点是:1.通过固定板,固定板的底端设有防滑垫,便于提高固定架的稳定性;2.通过优化构造,提高温控器本体的稳定性,避免左右晃动;而且可有效防止温控器本体受损,外壳可有效保护温控器本体,提高温控器本体的安全性;3.通过设置在固定架后侧的吸盘可以有效限制装置,方便安装和拆卸。综上所述,该装置结构合理,操作简单,便于拆卸和安装,安全性更高,使用寿命更长
